FPGA学习.PART1
1.1 概念
PL 即 Programmable Logic 的缩写，意为可编程逻辑部分，此部分即将ZYNQ7当作一个单纯的FPGA来使用.
1.2 新建项目

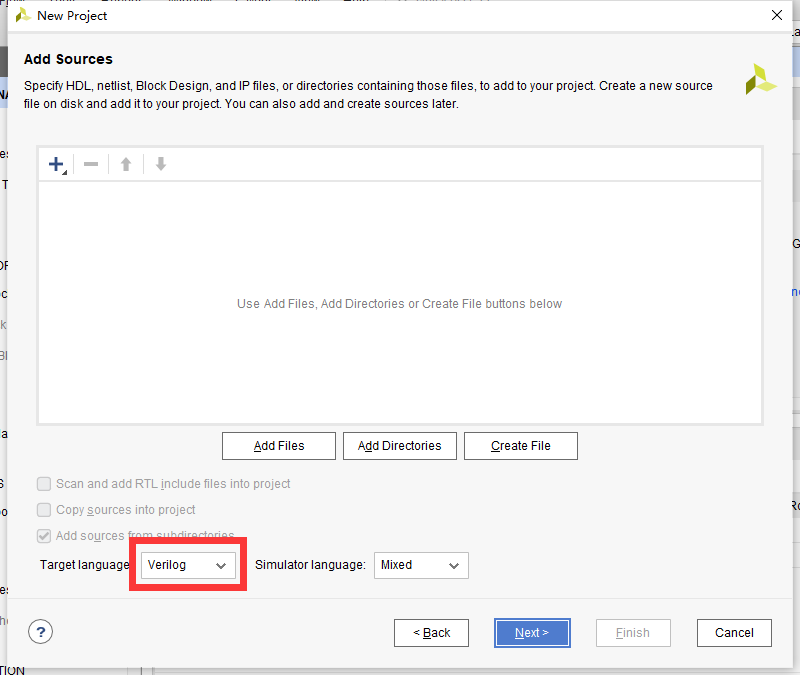

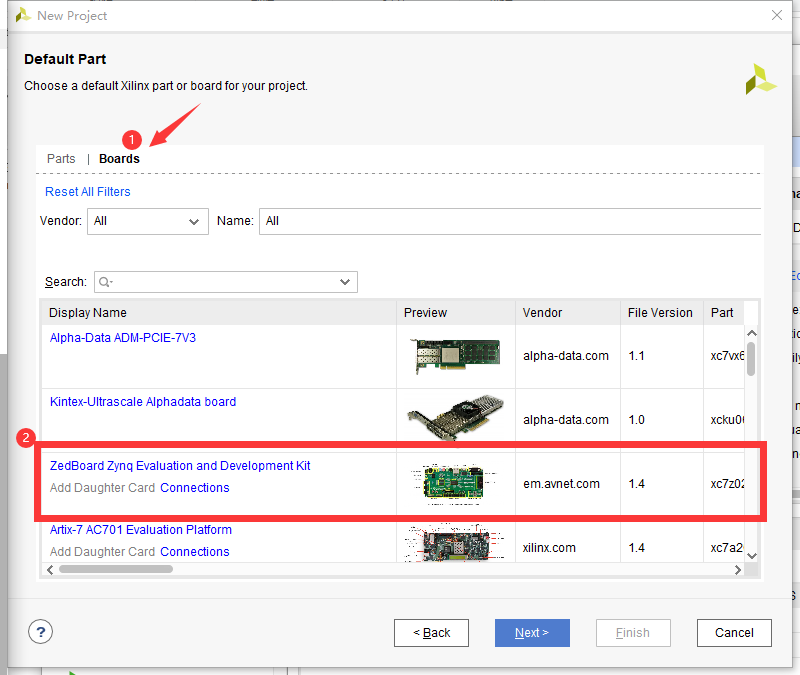

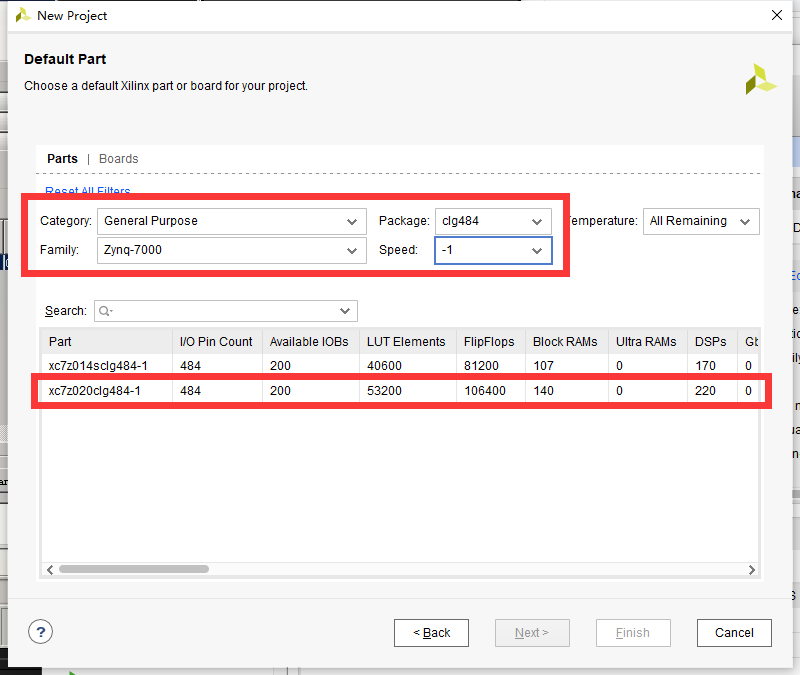

新建项目时需要注意的事项：
1.3 文件组成
FPGA工程文件主要存在两种：
- 逻辑部分（Design Sources）
- 约束部分（Constrains）（即引脚对应文件）
1.4 创建文件
右键Design Sources选择最底部的Add sources，之后再Create File；
创建完毕后放回主界面，打开新建的文件可以在应用右上角进行预览；
之后就是敲代码的部分了；
1.5 亮灯程序
亮灯程序如下所示：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| module PL_LED(
input clk,
input rst,
output reg [7:0]LED
);
reg [31:0] cntr;
always @ (posedge clk)
if ( rst )
cntr <= 0;
else
cntr <= cntr + 1;
always @ (posedge clk)
LED <= cntr[24:17] ;
endmodule
|
1.6 添加引脚文件
引脚文件代码如下：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| set_property PACKAGE_PIN Y9 [get_ports {clk}]
set_property IOSTANDARD LVCMOS33 [get_ports {clk}]
set_property PACKAGE_PIN N15 [get_ports {rst}]
set_property IOSTANDARD LVCMOS18 [get_ports {rst}]
set_property PACKAGE_PIN T22 [get_ports {LED[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {LED[0]}]
set_property PACKAGE_PIN T21 [get_ports {LED[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {LED[1]}]
set_property PACKAGE_PIN U22 [get_ports {LED[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {LED[2]}]
set_property PACKAGE_PIN U21 [get_ports {LED[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {LED[3]}]
set_property PACKAGE_PIN V22 [get_ports {LED[4]}]
set_property IOSTANDARD LVCMOS33 [get_ports {LED[4]}]
set_property PACKAGE_PIN W22 [get_ports {LED[5]}]
set_property IOSTANDARD LVCMOS33 [get_ports {LED[5]}]
set_property PACKAGE_PIN U19 [get_ports {LED[6]}]
set_property IOSTANDARD LVCMOS33 [get_ports {LED[6]}]
set_property PACKAGE_PIN U14 [get_ports {LED[7]}]
set_property IOSTANDARD LVCMOS33 [get_ports {LED[7]}]
|
IOSTANDARD LVCMOS33 意为电平标准为3.3V，
这一部分数据需要参考原理图得出；
附.LED在板上的引脚对应表格
1.7 烧录文件
点击下图按钮以生成比特流文件，要是编译出错了指定是那个地方代码抄错了，回去再看看
编译完成以后会出现弹窗，此时选择如图所示的Open Hardware Manager
之后显示No hardware时，点击Open target添加硬件版，
若HW中找不到硬件版，是由于任务管理器的进程中，hw_server.exe一直在执行，需要将其关掉，若还不可检测到硬件版，只需要重启电脑；
如果还没有，看一下是不是接线接少了…我在这个部分卡了半个小时，试遍了所有方式发现我PROG这个接口没有接线！（是的，蠢到我了…！）接线如下图所示
成功找到硬件后HW会如图所示：
其中，arm_dap_0为32位arm即PS部分，而xc7z020为PL部分，
关联文件路径则在下方窗口中能够找到，右键此部分点击Program Device即可将程序写入板子中
最后的运行如下所示：
参考网站：
- Vivado+Zedboard之流水灯例程
